產品介紹技術參數 產品圖集

濕法回轉窯屬于建材設備類，廣泛用于冶金、化工、建筑耐火材料、環保等工業。該回轉窯由筒體，支承裝置，帶擋輪支承裝置，傳動裝置，活動窯頭，窯尾密封裝置，噴煤管裝置等部件組成。濕法回轉窯的窯體與水平呈一定的傾斜，整個窯體由托輪裝置支承，并有控制窯體上下竄動的擋輪裝置，傳動系統除設置主傳動外，還設置了在主電源中源斷時仍能使窯體轉動，防止窯體彎曲變形的輔助傳動裝置，窯頭、窯尾密封裝置采用了先進的技術，保證了密封的可靠性。

濕法回轉窯特點

由于生料制成泥漿，所以對非均質原料適應性強，生料成分均勻，工藝穩定，燒成的熟料質量高，熟料強度等級高，粉磨過程中粉塵少，窯尾飛灰少。但濕法生產時蒸發30%～40%的料漿水分，需要消耗較大熱量，能耗占水泥成本的1/2～1/3，較立窯和干法回轉窯均高。濕法生產由于熱耗高，能源消耗大，且生產時用水量大，消耗水資源，我國已把濕法水泥生產列為限制淘汰窯型。

濕法回轉窯基本功能

濕法回轉窯為了煅燒出良好的水泥熟料,并且降低煤耗，濕法回轉窯應具備以下基本功能：

1、能把煤粉以分散狀和一定速度噴入窯內，設法加強煤、風的混合。

2、能加強氣體擾動，增加氣體擴散速度，用以吹散煤粉顆粒周圍的揮發分氣體薄膜，擴大固定碳與二次風的接觸。

3、能補充適量新鮮空氣，解決火焰中心區缺氧問題。

4、一次風用量低，提高熟料回收熱的利用率。

5、能較迅速地適應來料變化，火焰的形狀和長度，火焰的位置應易控可調。

6、對燃燒品質具有較強的適應性。

7、濕法回轉窯所處的環境溫度很髙，回轉窯噴嘴要具備耐高溫的特性,應采用有效的耐高溫措施防止噴嘴被燒毀。

8、濕法回轉窯輸煤管道及噴嘴噴煤部分應。

濕法回轉窯組成

1.筒體與窯襯：筒體由鋼板卷成，是物料完成物理與化學變化的容器，因而是回轉窯的機體。窯內物料溫度可達1450℃以上，故筒體內均砌筑耐火材料，其保護筒體和減少散熱的作用。按照物料的變化過程，筒體內劃分成各工作帶，如烘干帶、預熱帶、分解帶、燒成帶和冷卻帶。

2.熱交換器：為增強換熱效果，筒體內往往還掛有多種型式的鏈條組成熱交換裝置。

3.輪帶：筒體、窯襯、物料等所有回轉窯部分的重量通過輪帶傳到支撐裝置上。

4.支撐裝置：由一對托輪軸承組和一個大底座組成，一對托輪支撐著一個輪帶，即允許筒體自由移動，又向基礎傳遞了巨大的荷重。支撐裝置一般為2-7擋，在其中一檔或幾檔支撐裝置上裝有擋輪，稱為帶擋輪支撐裝置。其作用是限制或控制窯回轉部分的軸向竄動。

5.傳動裝置：在筒體的中部裝有齒圈，用彈簧板安裝在筒體上，通過齒輪傳動，是筒體回轉，同時，為了適應操作和維修的需要，在大型回轉窯上海設有使窯以極低速轉動的輔助傳動。

6.窯頭罩：它是連接窯頭端與流程中下道工序設備的中間體，是看火工進行生產操作的地帶你，因此搖頭罩上設有看火孔和檢修門。

7.燃燒器：回轉呀的燃燒器大多從筒體窯頭端插入，通過火焰輻射物料和加熱到需要的溫度。燃燒器有噴煤管，、油噴槍、煤氣噴咀等。

8.冷煙室：它是連接窯尾與物料喂料裝置以及煙氣處理設備的中間體。煙氣經冷煙室排出而入煙道及收塵系統。物料由喂料裝置直接喂入窯的尾部。

9.喂料裝置：它是回轉窯的附屬設備。對喂料的要求是穩定、均勻、容易控制，以便配合窯的操作。

技術參數

規格（米）			Φ3.1/2.5×78	Φ3×88	Φ3×100	Φ3.3×118	Φ3.3×125	Φ3.5×145
生產能力（噸/天）			240	384	300	400	400	700
窯體斜度（%）			3.5	3.5	4	3.5	3.5	3.5
支承數(個)			4	5	5	6	6	6
擋輪形式						液壓	液壓	液壓
窯體轉速		主傳動（轉/分）	0.5-1.5	-1.74	-1.74	-1.45	-1.45	-1.38
窯體轉速		輔助傳動（轉/小時）	2.85	3.24	3.26	3.26	3.26	2.6
主傳動	電動機	型號	ZSN-280-11	YSP315M-6	ZSN4-280-091B	ZSN4-315-071	ZSN4-315-091	ZSN4-250-21B
		額定功率（千瓦）	90	90	110	125	160	90×2
		調速范圍（轉/分）	20-170	1000	1000	-750	750	1000
		額定電壓（伏）	440	380	440	440	440	440
	減速機	型號	ZSY500-63	YSY1110-711	ZSY560-特	ZSY630-長系列	ZSY630-長系列	Zsy165-3-I/II特
	減速機	總速比	64.327	71	71	80	80	64.3
輔助傳動	電動機	型號	Y160L-6	Y160L-6	Y160L-6	Y180L-6	Y180L-6	Y160M-6
		額定功率（千瓦）	11	11	11	15	15	7.5×2
		調速范圍（轉/分）	970	970	970	970	960	960
		額定電壓（伏）	380	380	380	440	380	380
	減速機	型號	ZL50	ZL50-14-II	ZL50-14特	ZL60-14長系列	ZL60-14長系列	ZL42.5-14特
	減速機	總速比	64.327	31.16	31.16	31.16	31.16	30.53
總重 (不包含耐火磚)（噸）			370	390	530	840	818	916

產品圖集

上一篇：干法回轉窯
下一篇：碳酸鋰回轉窯|碳酸鋰生產工藝

產品中心

濕法回轉窯

產品圖集

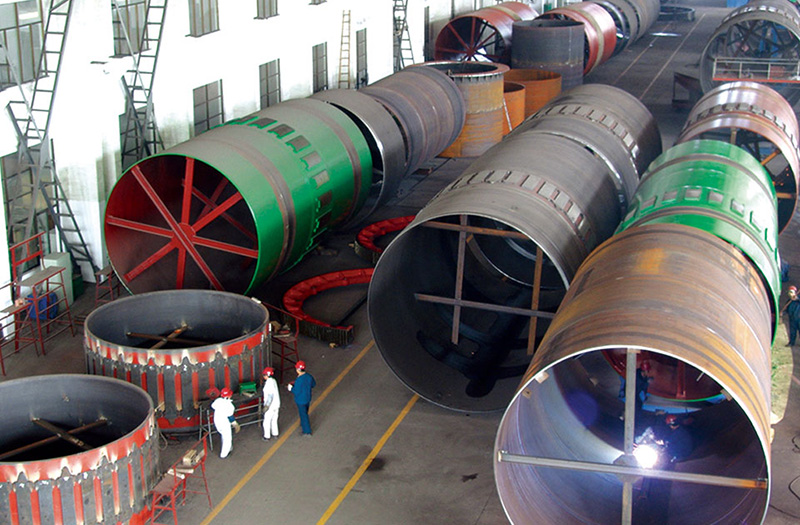

回轉窯生產制造

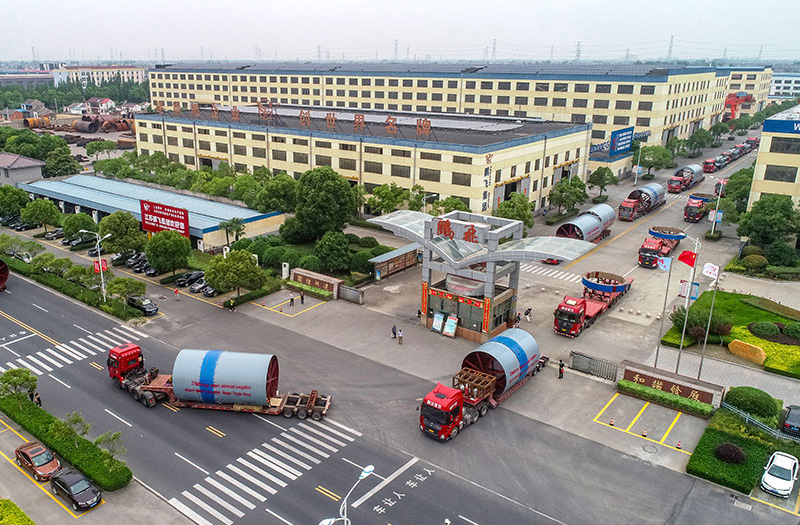

回轉窯發貨現場

回轉窯安裝現場

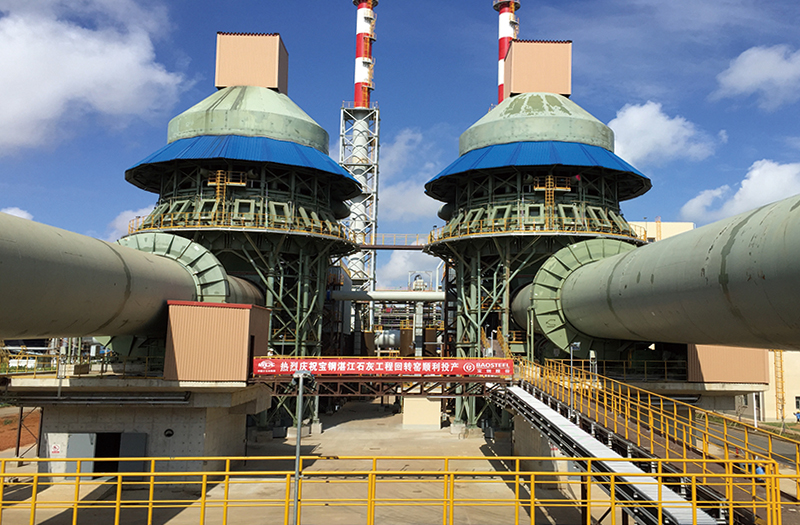

回轉窯使用現場

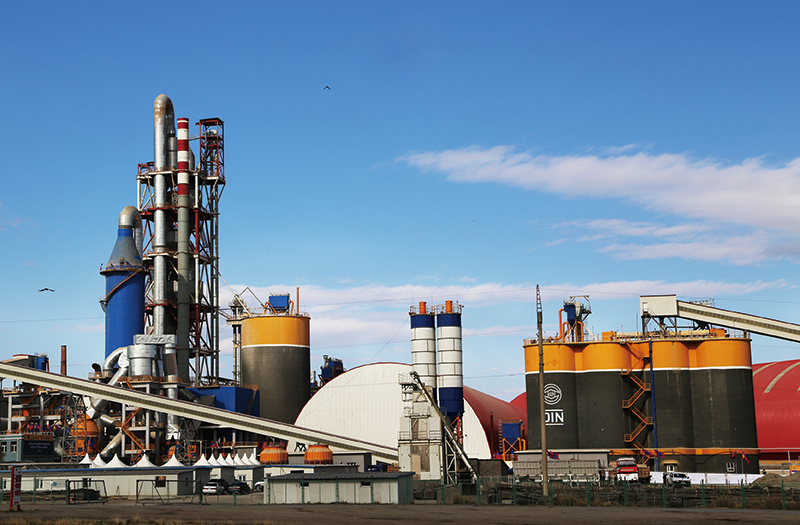

回轉窯使用現場

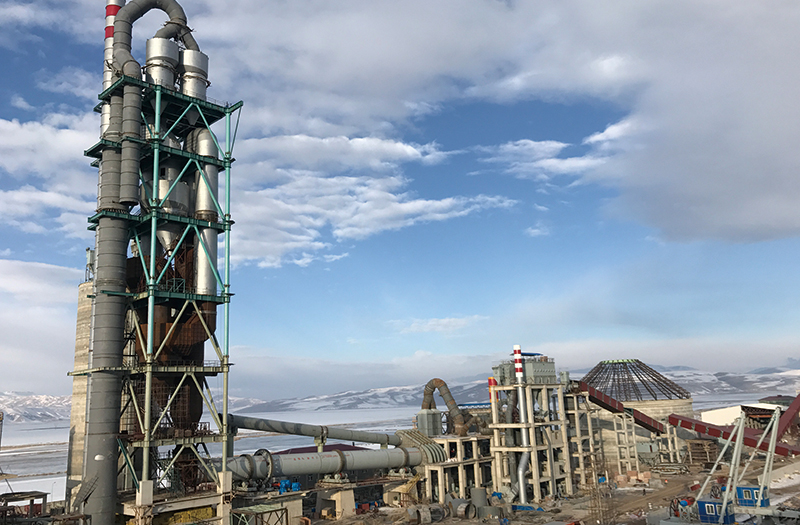

回轉窯使用現場
